Резонансний фільтр VS 50 Гц, 250 Вт (синус від генератора)

6 600 ₴

  • В наявності
  • Код: VS 50Гц, 250Вт
Резонансний фільтр VS 50 Гц, 250 Вт (синус від генератора)
Резонансний фільтр VS 50 Гц, 250 Вт (синус від генератора)В наявності
6 600 ₴
+380 (95) 645-75-75
+380 (95) 645-75-75
повернення товару протягом 14 днів за рахунок покупця

Резонансний фільтр VS 50 Гц, 250 Вт, відновлює (регенерує, виправляє) форму синусоїди

Високодобрий резонансний фільтр 50 Гц відновлює (регенерує, виправляє) форму синусоїди електромережі. Пригнічує низькочастотні та високочастотні перешкоди та гармоніки в електромережі, по суті, це мережевий низькочастотний синусоїдний фільтр 50 Гц.
Потужність навантаження в діапазоні 0 ÷ 225 Вт рекомендується, якщо газовий котел опалення не працює від аварійного генератора (не бачить генератор) або кошенят не працює від джерел безперебійного живлення з несинусоїдною вихідною напругою.

Також застосовується, якщо кошеняв під час роботи від поганої електричної мережі сильно гудит і потім показує пригоду або помилку. У резонансному фільтрі 50 Гц передбачений наскрізний прохід нульового дроту, необхідний для правильної роботи фазозалежних котлів опалення.

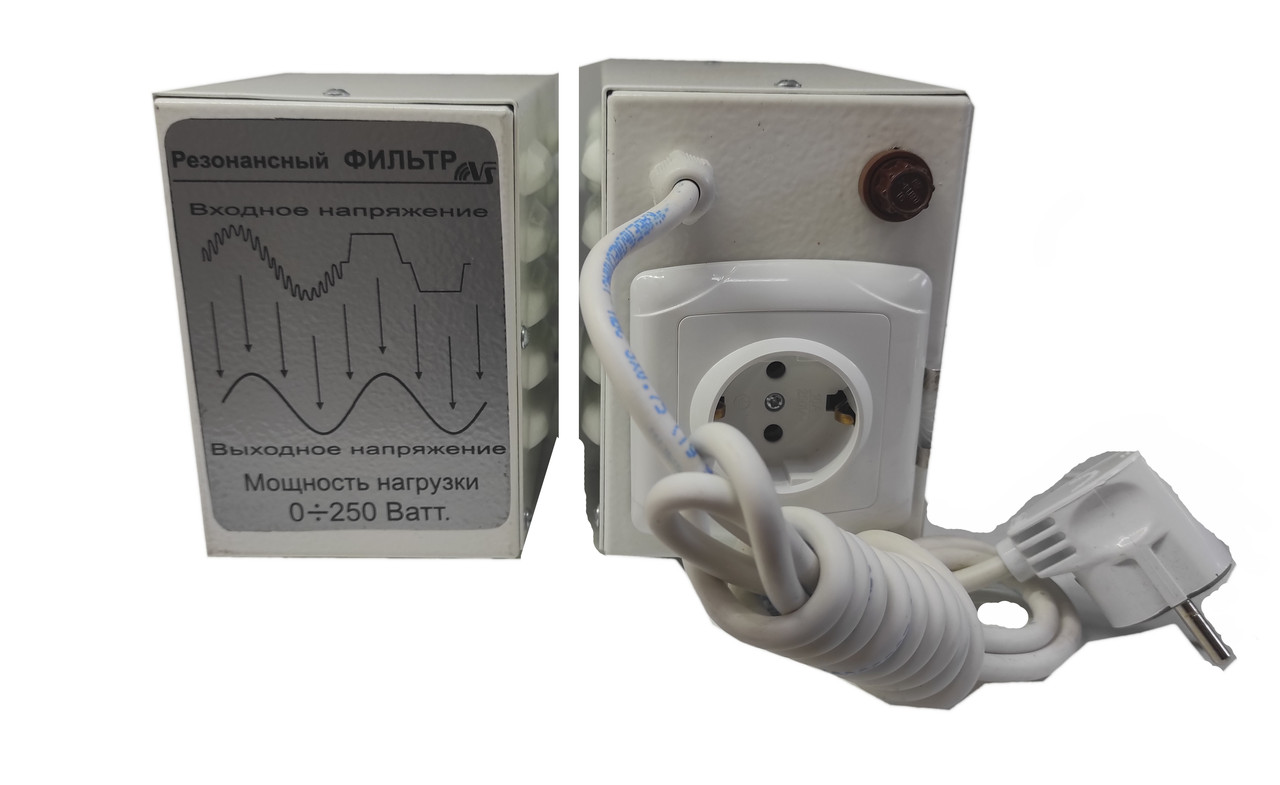

Мережевий резонансний фільтр 50 Гц, потужністю навантаження до 250 Вт у металевому корпусі



У процесі експлуатації Резонансного фільтра виles не очевидна здатність стабілізувати або усереднити вихідну частоту в невеликих межах. Наприклад, частота бензинового генератора під час вимірювання коливається від 49 до 51 Гц, то після резонансного фільтра частота стабільна 50 Гц. Причому це чутно на слух — без резонансного фільтра у звукі роботи циркуляційного насоса змінюється тональність (плаває за частотою) після резонансного фільтра звук в одній тональності точно, як-от від 50 Гц.

В електричній мережі форма живильної напруги не завжди синусоїдальна — є гармоніки, перешкоди навіть деякі тиристорні (симісторні) стабілізатори завдяки спотворенню форми синусоїди стабілізують напругу мережі, причому це стосується навіть до стабілізаторам елітного класу. Тобто вони стабілізують напругу за допомогою спотворення форми синусоїди. Також дуже погану форму синусоїди видають недорогі джерела безперебійного живлення (ІБП) і генератори резервного живлення. Причому у всіх перерахованих вище випадках перешкод і спотворення низькочастотні — їх важко заглушити.

Чим це погано:

Плати газових котлів опалення відмовляються працювати — зникають у помилку (наприклад, F13), а якщо котел працює, то насос гудіт і швидко зношується (зношування вдесятеро швидше, тому що будь-яка гармоніка — це постійний механічний удар з обмотування і підшипникам двигуна). Також і дорога HI-FI аудіоопература починає фонити, гудіти, навіть можуть противно гудіти навіть дроти та нагрівальні прилади.
Тобто слух дає змогу людині без жодних приладів діагностувати наявність гармонік у мережі та також після встановлення резонансного фільтра людина чує, що гармоніки придумані, і форма синусоїди виправлена.

Якщо газовий котел не працює від генератора, то до розроблення резонансного фільтра єдиним способом виправити — відновити синусоїду електромережі було встановлення стабілізатора з подвійним перетворенням (ІБП online), причому ККД цих стабілізаторів поганий — не більш ніж 80%, форма синусоїди їх далеко від ідеальної, надійність низька. Крім того, на виході недорогих безперебійників є гармоніки частот дискретизації, на яких формується вихідний сигнал, ця частота може бути нечутлива її, спеціально виводять за частотою за поріг чутності, але ці гармоніки також прискорюють зношування насосів і двигунів. До того ж резонансний фільтр спрощує питання вибору генератора для безперебійного живлення котла опалення, тому що дає змогу забезпечити роботу будь-якого котла від будь-якого генератора. Резонансний фільтр відновлює (виправляє) форму синусоїди абсолютно іншим, причому надійнішим і природнішим способом, з високим ККД і забезпечує безперебійне живлення котлів опалення від будь-яких бензинових генераторів.

Під час резонансу чиста, синусоїдна енергія циркулює між індуктивністю й ємністю. Ця синусоїдальна енергія, сформована природним способом, і видається в навантаження. Причому навіть якщо на вході напруга прямокутна — то на виході форма практично синусоїдальна.
Наприклад, результати незалежних випробувань фірмою "ЕНЕРГОГАРАНТ", опубліковані на форумі "Збудливий будинок".
Жовтий колір вхідної прямокутної напруги — зелений колір напруга на виході резонансного фільтра 50 Гц.

Застосування резонансного фільтра 50 Гц.

Резонансний фільтр встановлюється безпосередньо перед котлом опалення. Також необхідно враховувати електричну потужність котла опалення й не перевищувати потужність навантаження 225 Вт. У разі перевищення потужності навантаження 250 Вт Резонансний фільтр сам може спотворювати синусоїду нормальної мережі.

Графік навантажувальної та частотної характеристики мережевого резонансного фільтра 50 Гц.
Перед резонансним фільтром обов'язково має стояти захист або стабілізатор. Як захист може слугувати напівавтоматичне керування генератором.

ТЕХНІЧНІ ДАНІ

  1. Потужність навантаження 0÷225 Вт
  2. Допустиме перевантаження (30 хв) не більш ніж 300 Вт
  3. Діапазон вхідної напруги 110-255 В
  4. Мах тривалість пригнічувальної перешкоди 5 мілісекунд
    1. Придушення 3 гамоніки (150 Гц) 10 дБ
    2. Придушення 5 гамоніки (250 Гц) 20 дБ
  5. Споживана потужність, у разі навантаження 225 Вт, не більш ніж 10 Вт
  6. Номінальний режим роботи у разі вхідної напруги електромережі 0-255 В тривалий
  7. Габаритні розміри 150×210×100 мм
  8. Маса 5 кг
  9. Довжина шнура живлення 1,5 м



Резонансний фільтр 50 Гц розроблений з урахуванням військових стандартів колишнього СРСР, і виготовлений тільки з пасивних компонентів (дроселі конденсатори трансформатори) з індивідуальним настроюванням кожного примірника.

Брак резонансного фільтра, у разі поганої синусоїди генератора — він не змінює основну, середню частоту, він тільки відновлює форму та стабільність синусоїди.

Чим це погано?
Якщо генератор, наприклад, видає 55 Гц, то просто встановлення резонансного фільтра може допомогти тільки частково — (отоплення стало працювати, а під час увімкнення гарячої води кошеня йде в помилку) гармоніки придумані, але основна частота 55 Гц залишилася. До речі, всі побутові прилади, що мають у своєму складі трансформатори, дроселі та компресори, також швидше зношуються, якщо основна частота електромережі не становить 50 гц.

Що робити? - Перебудувати генератор на 50 Гц.
Практично у всіх генераторів є регулювальний гвинт обертів, а вихідна частота пропорційна обертам двигуна. Для перебудовування генератора необхідно мати резонансний фільтр і цифровий вольтметр — (тестер).

Як дізнатися, що генератор не видає 50 Гц і як перебудувати частоту? – Вихід резонансного фільтра частотно залежно, і без навантаження на виході за 50 Гц напруга буде приблизно на 10 вольтів більше вхідного — дивись графік навантажної характеристики. Це значення різниці напруг (Uвих. фільтра мережі 50 Гц без навантаження — Uсеті 50 Гц) для кожного примірника резонансного фільтра можна просто виміряти під час роботи від електричної мережі 50 Гц. Різниця запам'ятати, наприклад, вона становить 10 вольтів. Так ось ця різниця під час підвищення частоти зростає, у разі зниження падає, це і дає змогу перебудувати частоту генератора на 50 Гц, використовуючи тільки вольтметр і резонансний фільтр.

Якщо напруга генератора та зовнішньої мережі сильно відрізняються, одне від одного значення різниці напруг генератора для кожного примірника резонансного фільтра коригується за формулою: U генератора × (U вих. фільтра мережі без навантаження — U мережі) ⁄ U мережі
(Це може бути потрібно для точнішого настроювання генератора на частоту рівну частоті електромережі —50 Гц)
Наприклад, якщо генератор видає 230 В, а на виході резонансного фільтра без навантаження напруга 250 В різниця становить 20 В, це показує, що частота генератора понад 50 Гц. Вихідна напруга резонансного фільтра (без навантаження) має бути 240 В. Регулювальним гвинтом генератора необхідно зменшити оберти генератора до тих по поки напруга на виході резонансного фільтра не стане рівною 240 В, на всяк випадок перевірити, що вхідна напруга залишилося 230 В (робота системи автоматичного регулювання напруги у генератора). Бажано, щоб під час перебудови генератор був навантажений середнім навантаженням.

Все генератор перебудований на основну частоту 50 Гц. Така перебудова генераторів з автоматичним регулюванням вихідної напруги займає не більш ніж 5 хвилин.

Якщо регулювальних гвинтів немає, частоту обертів генератора можна перебудувати в фахівців із генераторів.
Після перебудови генератора резонансний фільтр встановлюється перед газовим котлом опалення, кошенят вмикається і працює, як і якісної електромережі 220 В брак гармонік можна навіть контролювати на слух нормальним звуком роботи циркуляційного насоса котла.

Можливе виготовлення потужнішого Резонансного фільтра 50 Гц — 1500 Вт ÷ 5 кВт.

Оскільки резонансний фільтр виготовлений повністю з пасивних компонентів то надійність його дуже висока (відразо вище, ніж у джерел безперебійного живлення), він боїться тільки перенапруг, це вирішується вхідним захистом і тривалих перевантажень, це вирішується не перевищенням навантаження заявленої потужності, це можна контролювати тим, що вихідна напруга не Має бути менше вхідного більш ніж на 7 В — якщо в паспорті це не заявлено окремо в навантажній характері.

Перед купівлею резонансного фільтра необхідно правильно під'єднати генератор і забезпечити безперебійне живлення для газового котла, використовуючи всі можливості, перераховані в посилання.

Характеристики
Основні
ВиробникVS
Країна виробникУкраїна
Додаткові характеристики
Тип монтажуПідлоговий
Користувальницькі характеристики
Область застосуванняДля котлів опалення
