Керівництво до інверторів напруги серії Luxeon IPS

Керівництво до інверторів напруги серії Luxeon IPS





Перед початком роботи уважно вивчіть інструкцію.

ШАНОВНИЙ ПОКУПЕЦЬ

Дякуємо Вам за придбання Перетворювача Напруги або Інвертор (ПН) ТМ Luxeon, далі по тексту' ОБЛАДНАННЯ.

Придбане Вами обладнання повністю відповідає характеристикам, стандартам та вимогам електрично безпеки. Обладнання працюватиме довго та якісно при дотримуванні правил експлуатації та норм показаних в інструкції з користування.

Опис та функції

Пристрій призначений для перетворення постійного струму в змінний струм 220В. Інвертори з індексом С мають інтегровану автоматичну зарядку батареї, а також працюють в автоматичному режимі, перемикаючи живлення або від мережі або від батареї у разі зникнення струму в мережі



Умови використання та зберігання



Робоча температура Вологість Температура зберігання оточуючого середовища

0°С...+40°С 20%...90% -15°С...+40°С



Забороняється використовувати Інвертор в таких умовах:

  • у запилених приміщеннях та приміщеннях, що містять легкозаймистий газ;
  • за температури понад 40 і нижче 0 градусів за Цельсієм;
  • якщо рівень вологості понад 90%;
  • під прямимо сонячним світлом або поблизу нагрівальних елементів;
  • у місцях вібрації;
  • поза межами приміщення.



Заходь безпеки

  • Перед використанням цього пристрою обов'язково ознайомтеся з правилами безпеки:
  • Категорично забороняється відкривати корпус пристрою, усередині висока напуга.
  • Не допускайте потрапляння рідини всередину пристрою, це може призвести до електричного удару або спалаху внаслідок короткого замикання.
  • У разі появи ознак некоректної роботи слід негайно відключити пристрій від мережі і звернути до найближчого сервісного центру.
  • Заборонено підключати до ПН пристрої, споживана потужність яких перевищує максимальну потужність самого ПН. Це може призвести до перевантаження і поломки пристрою.
  • Не дозволяйте дітям користуватися ПН.
  • У разі пожежі використовуйте тільки порошковий вогнегасник, використання води може призвести до ураження струмом.
  • Намагайтесь встановлювати ПН неподалік від гнізда живлення, тоді вам легко буде вимкнути пристрій у разі потреби.
  • Забороняється експлуатувати ПН з пошкодженими електричними дротами.
  • Категорично забороняється закривати або чим вентиляційні відчини в корпусі ПН.



Застосування

Інвертор застосовується для живлення ноутбуків, компьютерів, факсів, телевізорів, освітлення, домашніх кінотеатрів, та інше.

Уникайте перенавантаження. Не використовуйте ПН в умовах, у яких його вихідна потужність перевищила б максимально припустиму.

При підключенні до пристрою, у якому знаходиться вбудований компресор із двигуном, необхідно враховувати, що пускова потужність такого пристрою звичайно в кілька разів перевищує його номінальну потужність. Переконайтеся в тім, що сумарна пускова потужність усіх пристроїв, що підключаються, не перевищує номінальну вихідну потужність ПН. Для кольорового телевізора пускова потужність буде рівна подвоєній номінальній. Переконайтеся в тім, що вихідна напуга й частота ПН й відповідні параметри пристрою, що підключається, збігаються. Переконайтеся в тім, що напуга джерела електроживлення знаходиться у межах припустимого діапазону вхідної напруги ПН.

Огляд пристрою

• Розпакуйте пристрій та перевірте вміст упаковки. Поставочний комплект повинен мати:

ПН (Перетворювач Напруги) -1 шт.

інструкцію з експлуатації -1шт.

гарантійний талон -1шт.

запобіжник -1шт.



■ Перевірте зовнішній вигляд ПН на наявність пошкоджень, котрі могли статися під час транспортування. Якщо маються пошкодження або відсутні які-небудь частини, не вмикайте пристрій та негайно повідомте про це перевізника та продавця (дилера).

Підключення та установка

Перевірте пристрій після купівлі, збережіть упаковку, збереження упаковки, входити у гарантійні зобов'язання користувача. Встановіть пристрій у зручному, добре вентилюємому місці, далеко від попадання прямих сонячних променів. Не використовуйте пристрій, де температура і вологість перевищує вказані межі, див. таблицю.

Осадження водного конденсату може відбутися, якщо ПН був розпакований в умовах низької температури. У цьому випадку, перш ніж приступати до установки та експлуатації обладнання, необхідно дочекатися повного висихання конденсату, а якщо ні, то виникає ризик ураження електричним струмом.

Обслуговування

• За нормальних умов використання ПН, термін експксплуатації AGM або Гелевих батарей триває три - шість років, термін залежить від циклів заряд-розряд, та від робочої температури.

  • Заміна і обслуговування батареї повинні бути виконані кваліфікованим персоналом.
  • У разі не використання пристрою, батарею необхідно заряджати раз на три місяці.
  • Уникайте перевантаження, короткого замикання.





Експлуатація

  1. Після підключення споживачів, ввімкніть спочатку Інвертор, а потім вмикайте споживачі. Якщо в процесі експлуатації чути звуковий сигнал, то це означає низький заряд батареї, і інвертор вимкнеться за 5 хвилин.
  2. При підключенні пристроїв з ЕПТ, таких як телевізор, монітор та подібних, до інвертора менше 500Вт, можливо буде потрібно зробити кілька включень, не вмикайте інвертор з вже ввімкненим

навантаженням, бо це може призвести до виходу з ладу пристрою.

  1. При підключенні споживачів які мають своєму складі електродвигуни, компресори, таких як електродриль, кондіціонер, та інше, пам ' ятайте, що потужність Інвертора винна бути мінімум у три рази більша ніж сума потужностей споживачів підключених до Інвертора, так як потужність споживачів може бути значно вище номінальної.

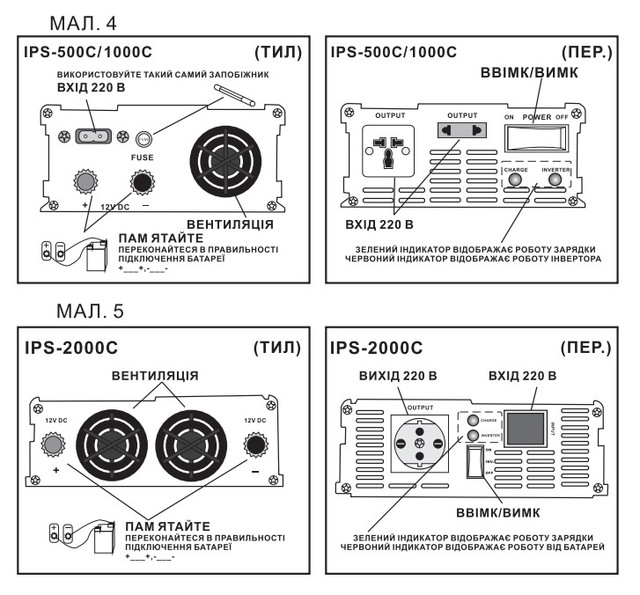

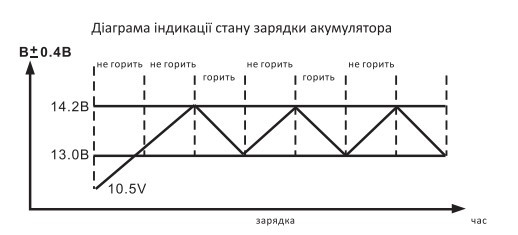

Зарядка: (IPS-C)

ПІДЄДНАЙТЕ ДРІТ 220В У МЕРЕЖУЕЛЕКТРОЖИВЛЕННЯ, ПІСЛЯ ЦЬОГО ЧЕРВОНИМ ДРОТОМ ЗЄДНАЙТЕ ПЛЮСОВІ КЛЕМИ ІНВЕРТОРА ТА АКУМУЛЯТОРА, А ЧОРНИМ - МІНУСОВІ.

Робота у режимі ДБЖ (IPS-C):

Цей інвертор може працювати як Джерело Безперебійного Живлення (ДБЖ), у випадку зникнення мережевого живлення, інвертор автоматично перейде в режим живлення від акумулятора.

Вимірювання віхідної напруги:

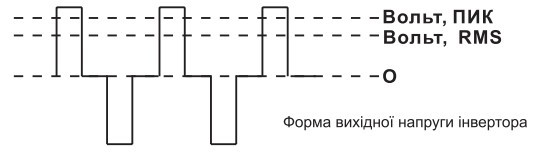

Форма віхідної напруги інвертора - ступінчаста синусоїда. Якщо ви зібрались провести замір віхідної напруги, ви повинні використовувати вольтметр у відповідності з RMS. При використанні інших типів вольтметрів - їх показання будуть некоректні.

Вентиляція:

ВАЖЛИВОЇ При експлуатації інвертора, переконайтесь, що вентилятор охолодження працює. Якщо він не крутитися -

припиніть роботу інвертора та зверніться до сервісного центру.

Переконайтесь, що вентиляційний отвір та вентилятор охолодження не заблоковані



Обслуговування:

Інвертор практично не потребує обслуговування. Протирайте корпус інвертора клаптиком тканини, щоб на ньому не збирався пил та бруд.

Перевіряйте надійність підключення акумулятора до інвертора та заземлення.



Підєднання додаткового дроту:

Ми не рекомендуємо застосовувати довгий кабель для підключення інвертора та акумуляторної батареї, так як цепризводить до зниження напруги яка подається на інвертор, а як наслідок зниження його ефективності. При необхідності краще використовувати довгий кабель (до ЗО м) між споживачем та виходом 220 В інвертора. В цьому випадку втрати будуть мінімальні.

Заземлення:

УВАГА: ПЕРЕД ВИКОРИСТАННЯМ ОБОВ'ЯЗКОВО НЕОБХІДНО ПРОВЕСТИ ЗАЗЕМЛЕННЯ ІНВЕРТОРА На задній панелі інвертора знаходиться вихід заземлення з накрученим на нього болтом. Цей вихід електрично зв'язку пов язаний з корпусом інвертора, а також з землею у вихідній розетці виходу 220 В інвертора. Для заземлення завжди використовуйте дріт з хорошою ізоляцією.

При стаціонарній установці, клема заземлення повинна бути підключена до металевої системи заземлення, що знаходиться на глубині не менше ніж 1,2 м., Якщо акумуляторна батарея не має заземлення, то одна з її клем (зазвичай мінусова) також повинна бути підключена до системи заземлення.

У разі встановлення в автомобілі клема заземлення повинна бути підключена на кузов автомобіля. Якщо інвертор в автомобілі використовується на тимчасовій основі, та використовується підключення до припалювала, то вихід заземлення повинен бути підключен коротким дротом до плюсової або мінусової клеми інвертора, в залежності від того як система електроживлення в автомобілі використовується («+» на кузов або «-»). Якщо ж інвертор використовується з обладнанням, що знаходиться поза межами автомобіля, повинна бути застосована стандартна схема заземлення, описана вище.

При застосуванні у човні дріт заземлення повинен бути підключен до існуючої системи заземлення, або до системи заземлюючих дротів.

Заземлення корпусу:

Вихід заземлення інвертора повинен бути підключений до точки заземлення, яка може бути вибрана з урахуванням місця установки. В автомобілі - це підключення до кузова автомобіля, у човні - до існуючої системи заземлення, при стаціонарній установці - до землі.

Запобіжні засоби:

У разі несправностей у мережі змінного струму, таких до коротке замикання, перевантаження, та інше, інвертор вимикається У таких випадках:

  1. . Негайно вимкніть живлення Б). Відєднайте усі споживачі
  2. . Перевірте справність споживачів

Г). Під єднайте пристрої знову, як тільки буде з'єднання ясована і усунена причина відключення

При тривалій експлуатації інвертор може вимикнути споживачі, хоча напуга на акумуляторній батареї ще достатня для продовження роботи. Це може статися із-за перегріву. У такому випадку:

  1. . Вимкніть інвертор

Б). Відєднайте некритичні споживачі або дайте інвертору остигнути. Переконайтесь, що вентиляція не заблокована.

  1. . Ввімкніть інвертор

Завжди експлуатуйте інвертор у наступних умовах:

  1. . Добре вентилюємих

Б). Без допуску прямих сонячних променів, віддалік від джерел тепла

  1. . Недоступних для дітей

Г). Не допускайте попадання води, масла, бруду, тощо Д). Віддалік від легкозаймистих речовин.

У випадку неправильного підключення або умов експлуатації ваш інвертор буде знято з гарантії. Вихідна потужність:

Інвертор автоматично відключається, якщо потужність підключених до нього споживачів перевищує його номінальну потужність. Також відключення може статися у випадку якщо його температура впродовж довгого часу перевищувала ЗО Ц.



Спеціальні рекомендації:

Відключайте інвертор, якщо він довгий час не використовується. Відключайте інвертор перед запуском двигуна автомобіля.

Якщо інвертор подає звукові сигнали, відключіть споживачі й запустіть двигун автомобіля. Звуковий сигнал говорити про ті,

що заряд акумулятора низький. Інвертор відключиться автоматично, якщо ви не запустите двигун автомобіля.

Це залишить вашу акумулятору 10,5 В, що дозволить здійснити запуск двигуна й подальшу експлуатацію інвертора. Це

також не дасть вашій акумулятору розрядитися до критичних значень, що не дозволив б здійснити запуск двигуна

автомобіля.

Рекомендовано робити запуск автомобіля кожні 2-3 години роботи інвертора на 10 - 20 хвилин. Це дасть вашій акумулятору можливість зарядитися.

Будь ласка. Пам " ятайте про необхідність підключення плюсових та мінусових клем акумулятора до відповідних клем інвертора, якщо ви використовуєте пряме підключення інвертора до акумулятора

ЯКЩО ВИНИКНЕ НЕПРАВИЛЬНЕ ПІДКЛЮЧЕННЯ ІНВЕРТОРА ТА ПОРУШЕННЯ ПОЛЯРНОСТІ, ТО ЦЕ МОЖЕ ПРИЗВЕСТИ ДО ВИХОДУ З ЛАДУ ІНВЕРТОРА ТА ЗНЯТТЯ ГАРАНТІЙНИХ ЗОБОВЯЗАНЬ.

Будь ласка, не забувайте від'єднувати інвертор перед підключенням на зарядку акумулятора.

ПІДЄДНАННЯ ВХОДУ ІНВЕРТОРА ДО ВХОДУ ЗАРЯДКИ АКУМУЛЯТОРА НЕ ДОПУСТИМО ТА МОЖЕ ПРИЗВЕСТИ ДО ВИХОДУ З ЛАДУ ІНВЕРТОРА!

Переконайтеся, що напуга акумулятора не перевищує 15 Ст.

ПІДЄДНАННЯ ІНВЕРТОРА ДО АКУМУЛЯТОРА НАПУГА ЯКОГО БІЛЬШЕ НІЖ В 15, МОЖЕ ПРИЗВЕСТИ ДО ВИХОДУ З ЛАДУ ІНВЕРТОРА ТА ЗНЯТТЯ ГАРАНТІЙНИХ ЗОБОВЯЗАНЬ!

Примітки:

Усі характеристики приведені для нормальних умів, половинного навантаження та температури + 25 З, якщо не вказано інакше. Характеристики можуть бути змінені без попереднього увідомлення.

УВАГА: НЕ РОЗБИРАЙТЕ ПРИСТРІЙ, НЕБЕЗПЕЧНО! ВИСОКА НАПУГА! ЗВЕРНІТЬСЯ В СЕРВІСНИЙ ЦЕНТР ЯКЩО ПРИСТРІЙ ПРАЦЮЄ НЕКОРЕКТНО АБО ВИЙШОВ З ЛАДУ!!!

Зручне джерело живлення: (IPS-C)

Для роботи інвертора необхідний підходящий акумулятор 12В. Це може бути стартерна батарея автомобіля, переносний акумуляторний блок, або незалежна 12В акумуляторна батарея. Такі акумулятори підходять до багатьох типів застосувань.

Ємність акумуляторної батареї яка використовується з інвертором визначає тривалість його роботи. Більшість акумуляторів має помітку ємності в (A*h)

Так як інвертор може виробляти значні струми, він повинен бути підключений до акумулятора відповідної ємності, так як підключення його до акумулятору не відповідної ємності може призвести до пошкодження акумулятора, або нетривалої роботи інвертор

Увага:

Щоб не допустити спалахування або ураження електричним струмом не використовуйте інвертор у дощ або туман поза не в приміщенні!!!

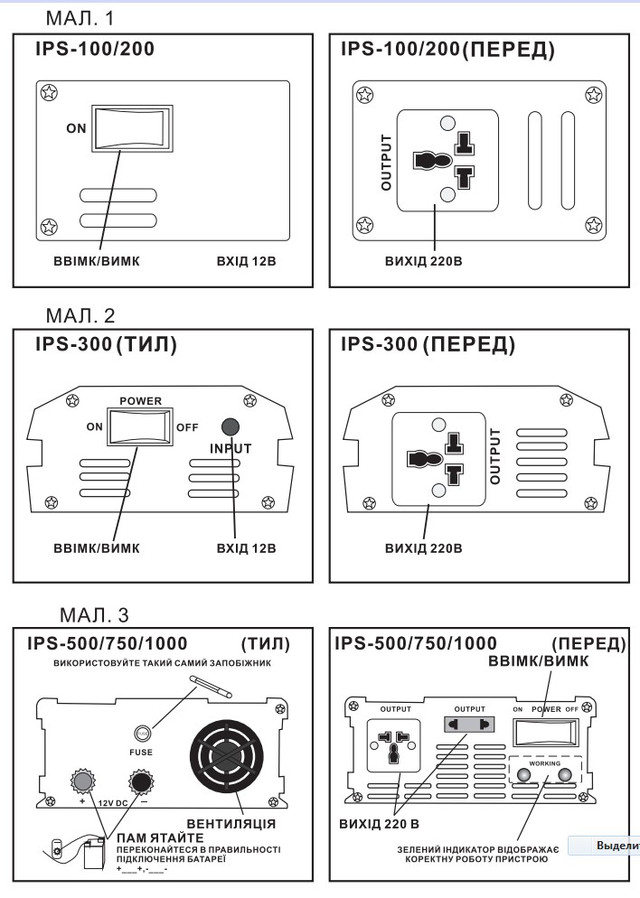

Підключення:

Будь ласка, підключіть затискачі до акумулятора. Перевірте, чи правильно вибрані вхідна та вихідна напруги. Підключіть червоний дріт до плюсової клеми акумулятора та до плюсової клеми інвертора, а чорний до мінусових клем інвертора та акумулятора. Переконайтеся, що клеми надійно закріплені.



СПЕЦІФІКАЦІЯ:

МОДЕЛЬ

IPS-100

IPS-150

IPS-200

IPS-300

IPS-500

IPS-750

IPS-1000

Вихідна потужність (номінальне навантаження)

100VA/60BT

150VA/90BT

200VA/120BT

300VA/180BT

500VA/300BT

750VA/450BT

1000VA/600BT

Вхід інвертора

DC 12В

Вихідна напуга (номінальна)

220 В

Частота

50Гц

Погрішність

+/-5%

Вид віхідної напруги

Модифікована синусоїда

Поріг попередження про низький заряд

10.5 +/ -0.5 В

Поріг відключення при напрузі (В)

10+/-0.5 В

Коефіцієнт Якісної Дії

85-90%

Тепловий захист

65+/-5°С

Захист від перевантаження

Відключення

Захист від неправильного підключення

Запобіжник

Наявність охолодж. вентилятора

Ні

Ні

Ні

Ні

Так

Так

Так

Кількість розеток

1

1

1

1

1

1

1

Запобіжник

1 Х10А

1 Х10А

1Х20А

1 ХЗОА

1Х40А

2 ХЗОА

ЗХ40А

Розміри (ШхВхД)

40X66X180

40X66X180

40X66X180

55X105X180

71X171X160

67X171X160

71X171X310

Маса (кг)

0,5

0,5

0,5

0,8

1,5

3,0

2.5





СПЕЦІФІКАЦІЯ:

МОДЕЛЬ

IPS-500C

IPS-1000C

IPS-2000C

Вихідна потужність (номінальне навантаження)

500VA/300BT

1000VA/600BT

2000VA/1200Вт

Вхід зарядки

220 В +/-25%

Напуга зарядки

DC 13.8+/-0.1 В

Струм зарядки

DC 10A (МАКС)

Вхід інвертора

DC 12В

Вихідна напуга (номінальна)

220 В

Частота

50Гц

Погрішність

+/- 5%

Вид віхідної напруги

Модифікована синусоїда

Поріг попередження про низький заряд

10.5+/ -0.5 В

Поріг відключення при напрузі (В)

10+/-0.5 В

Коефіцієнт Якісної Дії

85-90%

Тепловий захист

65°С+/-5°С

Захист від перевантаження

Відключення

Захист від неправильного підключення

Запобіжник

Наявність охолодж. вентилятора

Так

Так

Так

Кількість розеток

1

1

2

Запобіжник

1 Х40А

ЗХ40А

4Х40А

Розміри (ШхВхД)

71 Х171Х310

71 Х171Х410

70X208X465

Маса (кг)

2.3

3.0

6.5







Вважається нормальним, що під час роботи інвертор може видавати шум.

Товар сертифікован в Україні та відповідає усім обов'язковим вимогам ДСТУ 4113-2001,

ГОСТ 26329-84 ГОСТ 27699-88, ГОСТ 29216-91.



При установці інвертора повинні дотримуватися слідуючі умови:

  • добра вентиляція
  • відсутність прямих сонячних променів або джерела тепла
  • неприступність для дітей
  • відсутність вологості, можливості забруднення, влучення рідини, олії, тощо
  • відсутність поблизу легкозаймистих речовин
  • надійна установка, відсутність ризику падіння

Штепсель живлення й гніздо виходу повинні замінятися залежно від правил, які діють у даній державі або регіоні.

Гарантійні зобов'язання

Постачальник бере на себе зобов'язання по безкоштовному усуненню всіх несправностей, що виникли в процесі експлуатації виробу з вини виробника, протягом 24 місяців з дати продажу виробу. Гарантія дійсна на території України.

В гарантійному ремонті може бути відмовлено у випадку, якщо:

  • інформація про вибір у гарантійному талоні є неповною, нерозбірливою, невірною або в гарантійному талоні зроблені виправлення.
  • виріб, призначений для роботи в побутових умовах, використовується в професійних, виробничих або комерційних цілях.
  • причиною виходу з ладу є невірне встановлення, підключення або налагодження виробу.
  • є механічні ушкодження.
  • є порушення вимог інструкції з експлуатації виробу або при помилкових діях власника.
  • несправність виникає в наслідок стихійних лих (блискавка, пожежа, повінь та інше), а також інших причин, що знаходяться поза контролем продавця та виробника.
  • всередину виробу попадають сторонні предмети, рідини, комахи, тощо.
  • був виконаний ремонт ,або були внесені конструктивні зміни неуповноваженими особами.

Гарантійний ремонт не містить у собі періодичне технічне обслуговування, встановлення або демонтаж, а також налагодження виробу. Встановлення, демонтаж або налагодження виробу здійснюється фахівцями, уповноваженими фірмами-ділерами, що несуть відповідальність за зроблені встановлення та налагодження.

З усіх питань, що стосуються ремонту виробів, звертайтеся в авторизовані сервісні центри або до фахівців, що здійснили встановлення та налагодження виробу.



ДІЙСНА ГАРАНТІЙНІ УМОВИ НЕ ЗАЧІПАЮТЬ ЗАКОННІ ПРАВА СПОЖИВАЧА, НАДАНІ ЙОМУ ЧИННИМ ЗАКОНОДАВСТВОМ.



В тексті можливі деякі невідповідності. Автор і видавець не несуть жодної відповідальності перед особою чи організацією за збитки або пошкодження, викликані інформацією,що міститься в даній інструкції. Виробник не несе відповідальності за зроблені при цьому технічні або редакційні помилки, а також пошкодження, що походять від неналежного використання устаткування. Інструкція та описані прилади можуть бути змінені без попереджень від виробника.
