Як вибрати і підключити генератор для газового котла?

Як вибрати і підключити генератор для газового котла?

В ідеальному випадку необхідно щоб електрогенератор видавав напругу з правильною синусоїда, але такі електростанції коштують дуже дорого, різниця в ціні може досягати більше десяти вартостей резонансного фільтра. Тому при виборі електрогенератора більш важливими параметрами є потужність і надійність двигуна. Якщо ви вибрали недорогий бензиновий генератор, то в більшості випадків у вас всі прилади будуть нормально працювати, включаючи газовий котел опалення. Але зрідка зустрічається ситуація, що при установці і підключенні від генератора не працює газовий котел опалення, причому інші побутові прилади функціонують нормально.

Що робити якщо котел не запускається від генератора? - Для безперебійної роботи котла опалення, в основному необхідно тільки правильно підключити генератор до мережі вдома.
Розглянемо причини, по яким котел не працює від генератора і методи їх усунення:

  1. Газовий котел повинен бути справним і напруга в мережі повинна бути в межах 190÷250 Ст. Причому для нормалізації зовнішньої мережі ставлять стабілізатор, а генератор необхідно підключати, минаючи стабілізатор напруги. Якщо електрогенератор не видає потрібної напруги, то його ремонтують – в генераторах, як правило, коштує свій автоматичний регулятор напруги AVR . А якщо великий зовнішній стабілізатор буде підключено відразу після генератора, то ці дві системи стабілізації можуть конфліктувати.
    Тому потужні стабілізатори напруги після електрогенератора не підключаються.
  2. Для фазозависимых котлів необхідно з'єднання "нуля" з землею, це потрібно для роботи датчиків полум'я.

Схема підключення генератора до мережі вдома, необхідна для правильної роботи датчиків полум'я котлів опалення.

У електромережі «нуль» завжди заземлюється, і ми це можемо використовувати, щоб не робити самостійне заземлення генератора. Замість ручного перемикача фаз S може використовуватися напівавтоматичне управління генератором, при цьому крім запуску електрогенератора всі дії будуть автоматизовані, а зустрічне включення неможливо.
При автономному підключенні генератора потрібно заздалегідь визначити «нуль» котла опалення та з'єднати його з землею.

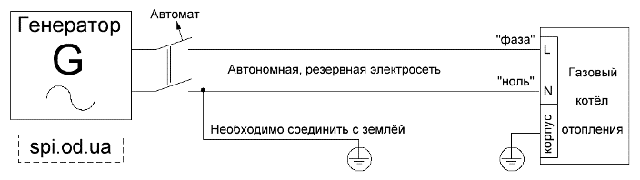

  1. Схема підключення автономного бензинового генератора для котла опалення.
    В даній схемі так само виконані всі умови заземлення генератора, необхідні для нормальної роботи іонізаційних датчиків полум'я газових котлів опалення.
    Примітка. У резонансній фільтрі не передбачений вивід корпусу на вилки і розетки. Якщо корпус котла опалення з'єднується з землею тільки через вилку 220В, то при установці резонансного фільтра необхідно заземлити корпус котла окремим проводом.
  2. Форма напруги в мережі повинна бути синусоїдальна. Недорогі бензогенератори не видають синусоїдальну форму вихідної напруги, це пов'язано з автоматичним регулюванням вихідної напруги, тому автоматика газових котлів опалення блокує роботу.
    В даний час Резонансний фільтр 50 Гц є найбільш надійним і недорогим пристроєм для повного відновлення форми синусоїди напруги, необхідного для самих вибагливих котлів опалення.
    Так само для відновлення форми застосовують джерела безперебійного живлення ДБЖ з технологією on-line. Але бувають випадки, що сам безперебійник не бачить генератор, в цьому випадку для того щоб він побачив електрогенератор потрібно застосовувати резонансний фільтр, іншого надійного способу не існує, або брати інший безперебійник. Але силовий резонансний фільтр вже потрібен потужніший, так як крім роботи котла опалення потрібно забезпечити заряд акумулятора.
    Тому ДБЖ не завжди підходять для відновлення форми напруги, крім того при on-line технології, це дуже дороге і недостатньо міцний продукт, природно порівняно з резонансним фільтром. Слід зауважити, що ДБЖ необхідно встановлювати тільки як самостійний джерело резервного живлення.
    Часто для відновлення форми синусоїди хочуть поставити стабілізатор, адже на них часто пишуть «синусоїдальний вихід», але вони не відновлюють форму синусоїди, а дана напис означає тільки те, що він її не псує.
    Резонансний фільтр можна розглядати як фільтр стабілізатор форми синусоїди напруги генератора.
  3. Частота в електромережі повинна бути 50 Гц. Причому це бажано для правильної роботи багатьох приладів.
    Налаштувати частоту бензинового генератора можна за 5 хвилин з допомогою резонансного фільтра (є опис регулювання) і цифрового тестера, мультиметра.
    Причому якщо при установці резонансного фільтра частота електрогенератора не підлаштовувалася то, тільки в одному з 20 випадків вам може бути одягнутися її підлаштувати, тільки через 2-3 роки!
    Це підтверджується успішним досвідом експлуатації резонансних фільтрів, з 2010 року.

    Підіб'ємо короткий підсумок. Газовий котел опалення не працює від генератора по трьох основних причин:
    1. Не працює датчик полум'я – Заземлити потрібний висновок генератора або застосувати напівавтоматичне керування генератором.
    2. На виході електрогенератора (або безперебійники) не синусоїдальна напруга, котел може працювати нестійко, але сильно гудіти – Поставити для відновлення синусоїди резонансний фільтр 50 Гц або on-line ДБЖ.
    3. Генератор не видає частоту 50 Гц – Відрегулювати його на 50 Гц, це можна зробити за 5 хвилин з допомогою резонансного фільтра і цифрового вольтметра.


При виконанні цих умов, завжди буде забезпечено безперебійне живлення при підключенні котла до генератора.
Питання електро безпеки не розглядалися, їх теж необхідно враховувати.
