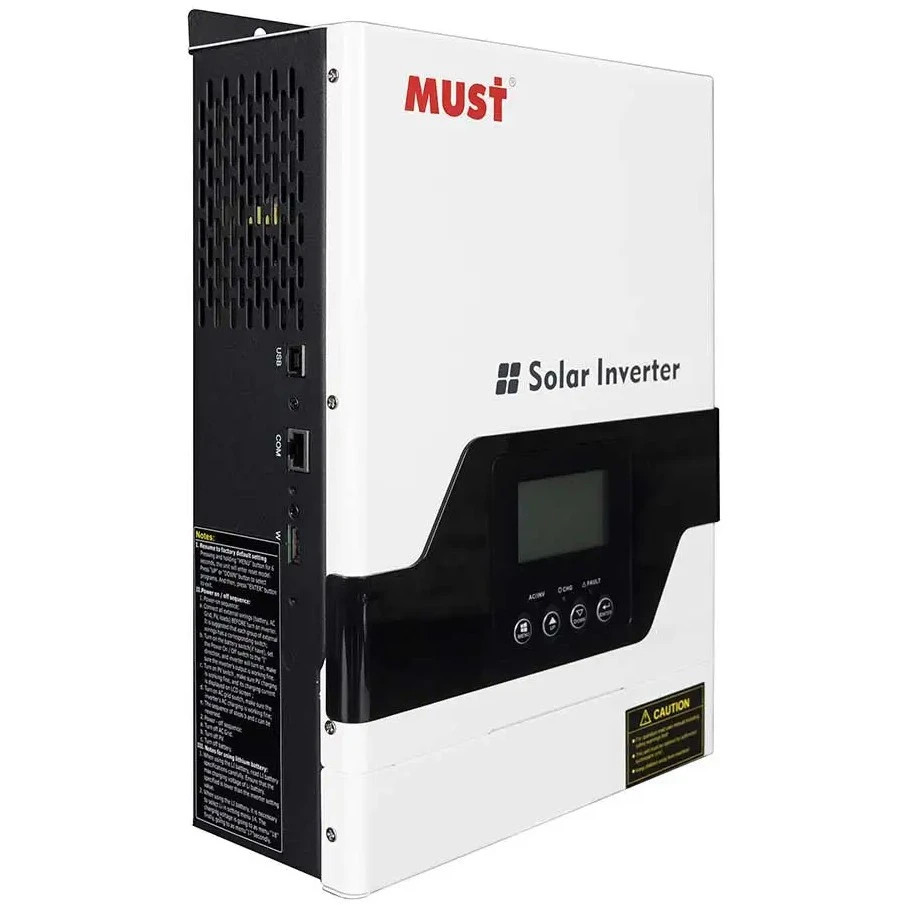

Гібридний інвертор Must pv18-3224 vpm II, 3200w, 24v, струм 60a

Гібридний інвертор MUST PV18-3224 VPM II 3200W 24V, MPPT 60A, заряд до 120A, чиста синусоїда

MUST PV18-3224 VPM II багатофункціональний високочастотний сонячний інвертор для резервного та автономного електроживлення квартири, приватного будинку, дачі, офісу або невеликого комерційного об'єкта.>

Пристрій поєднує в одному корпусі інвертор із чистою синусоїдою, MPPT-контролер сонячних панелей та зарядний пристрій для акумуляторів.

Інвертор може використовувати енергію від електромережі, сонячних панелей та акумуляторної батареї, автоматично керуючи джерелами живлення відповідно до вибраних налаштувань.

Основні переваги

• номінальна потужність — 3200 Вт / 3200 VA
• пікова потужність — 6400 VA
• акумуляторна система — 24 В
• чиста синусоїда 230 В
• вбудований MPPT-контролер 60 А
• максимальна потужність сонячних панелей — 1600 Вт
• робочий діапазон MPPT — 30–128 VDC
• максимальна напруга PV Voc — 160 VDC
• максимальний струм сонячного заряду — 60 А
• максимальний струм заряду від мережі — 60 А
• максимальний сумарний струм заряду — 120 А
• підтримка LiFePO4, Li-ion, AGM, GEL та свинцево-кислотних АКБ
• підтримка BMS-комунікації
• USB / RS485 / CAN
• Wi-Fi моніторинг — опціонально
• сумісність із генератором
• LCD-дисплей
• холодний старт
• захист від перевантаження
• захист від короткого замикання
• захист від глибокого розряду акумулятора.

Технічні характеристики MUST PV18-3224 VPM II

• Модель: PV18-3224 VPM II
• Тип: високочастотний Off-Grid гібридний сонячний інвертор
• Кількість фаз: 1
• Номінальна потужність: 3200 Вт / 3200 VA
<li>Пікова потужність: 6400 VA
• Напруга акумуляторної системи: 24 VDC
• Вихідна напруга: 230 VAC
• Форма сигналу: чиста синусоїда
• Частота: 50/60 Гц, автоматичне визначення
• Піковий ККД інвертора: 90–93%
• Час перемикання UPS: приблизно 10 мс
• Час перемикання APL: приблизно 20 мс
• Споживання в режимі очікування: близько 2 Вт

Вхід від електромережі

• Номінальна напруга: 230 VAC
• Діапазон UPS: 170–280 VAC
• Діапазон APL: 90–280 VAC
• Частота: 50/60 Гц
• Максимальний струм заряду від мережі: 60 А

Режим UPS рекомендується для чутливої побутової та електронної техніки, а розширений діапазон APL може використовуватися там, де напруга мережі часто нестабільна.

Сонячний контролер MPPT

MUST PV18-3224 VPM II має вбудований MPPT-контролер сонячних панелей на 60 А.

Параметри сонячного входу

• Тип контролера: MPPT
• Максимальна потужність сонячного масиву: 1600 Вт
• Робочий MPPT діапазон: 30–128 VDC
• Максимальна напруга холостого ходу PV: 160 VDC
• Максимальний струм сонячного заряду: 60 А
• Максимальна ефективність MPPT-контролера: до 98%

Важливо: 160 В — це максимальна допустима напруга холостого ходу сонячного масиву, а не робочий MPPT-діапазон.

При підборі сонячних панелей необхідно враховувати збільшення Voc панелей при низькій температурі та залишати запас до максимально допустимих 160 В.

Заряджання акумулятора

Інвертор підтримує заряд від електромережі та сонячних панелей.

• заряд від сонячних панелей — до 60 А
• заряд від мережі — до 60 А
• максимальний сумарний струм заряду — 120 А
• напруга плаваючого заряду для 24V системи — близько 27.4 В
• захист від перезаряду — близько 30 В

Струм заряду необхідно налаштовувати відповідно до характеристик конкретного акумулятора.

Наприклад, якщо BMS LiFePO4 батареї допускає максимум 60 А зарядного струму, в налаштуваннях інвертора необхідно встановити не більше 60 А, навіть якщо сам інвертор підтримує сумарний заряд до 120 А.

Робота з LiFePO4 акумуляторами

MUST PV18-3224 VPM II підходить для роботи з сучасними LiFePO4 батареями 24V / 25.6V.

Передбачена підтримка BMS-комунікації через CAN, що дозволяє сумісній батареї передавати інвертору інформацію про свій стан.

Також інвертор підтримує:

• AGM
• GEL
• Flooded Lead Acid
• Li-ion
• LiFePO4

Для літієвих батарей параметри заряду та розряду необхідно встановлювати відповідно до рекомендацій виробника АКБ.

Моніторинг та керування

Вбудований LCD-дисплей дозволяє контролювати та налаштовувати:

• напругу мережі;
• вихідну напругу;
• навантаження;
• стан акумулятора;
• параметри сонячної генерації;
• зарядний струм;
• пріоритет джерел енергії;
• режим роботи;
• параметри заряджання АКБ.

Підтримуються інтерфейси:

• USB
• RS485
• CAN
• Wi-Fi — опціонально

Wi-Fi модуль дозволяє організувати дистанційний моніторинг системи залежно від комплектації інвертора.

Робота з генератором

MUST PV18-3224 VPM II сумісний із генератором та може використовувати його як резервне джерело змінного струму.

Це дозволяє побудувати систему:

мережа + сонячні панелі + акумулятор + генератор

для максимальної автономності об'єкта.

Для чого підходить

Інвертор можна використовувати для:

• резервного живлення приватного будинку;
• квартири;
• газового котла;
• циркуляційних насосів;
• холодильника;
• морозильної камери;
• освітлення;
• телевізора;
• роутера та ONU;
• комп'ютерної техніки;
• систем відеоспостереження;
• сигналізації;
• офісу;
• магазину;
• автономної сонячної системи.

Важливо при виборі акумулятора

При повному навантаженні 3200 Вт струм від 24-вольтової батареї може перевищувати 130 А з урахуванням втрат інвертора.

Тому для використання повної потужності інвертора потрібно підбирати акумулятор або батарейну систему з достатньо потужною BMS та допустимим струмом розряду.

Наприклад, батарея з BMS 100 А не дозволить довготривало використовувати всі 3200 Вт потужності інвертора.

Для навантаження понад 2–2.5 кВт бажано використовувати батарею з більш високим допустимим струмом розряду або декілька сумісних батарей паралельно.

Габарити та умови експлуатації

• Розміри: приблизно 254.5 × 367.4 × 103 мм
• Вага: близько 5.5 кг
• Робоча температура: 0…+50°C
• Температура зберігання: −15…+60°C
• Вологість: 5–95%, без конденсації

Корпус компактний і підходить для настінного встановлення у технічному приміщенні, котельні або поруч з акумуляторною системою.
