Класифікація джерел безперебійного живлення

Класифікація джерел безперебійного живлення

Перший ознака ґрунтується на конструкції безперебійники і характеризується наступними показниками:

Номінальна потужність

Робоча потужність ДБЖ

Піковий показник потужності

Потужність, що перевищує номінальну, характеризує тривалість роботи безперебійники, при відключенні окремої частини джерела

Тривалої роботи в автономному режимі

Час роботи пристрою при номінальному навантаженні, після відключення його від основної мережі

Потужність номінальна безпосередньо залежить від розрахункової потужності та ступеня надлишкового резервування, здатної досягати 100%. У таких випадках, до робочого джерела підключається додатковий, що досить затратно, однак, виправдовує себе повною мірою, оскільки резервний джерело здатний забезпечити додатковий захист підключених пристроїв, в разі виходу з ладу першого.

Ще одним видом резервування є підключення додаткового джерела, яке працює в «гарячому» режимі, тобто несе постійну навантаження. Відмова від надлишкового резервування можливий лише в тих випадках, коли збій в роботі системи не буде критичним, а тривалий час автономної роботи не обов'язково.

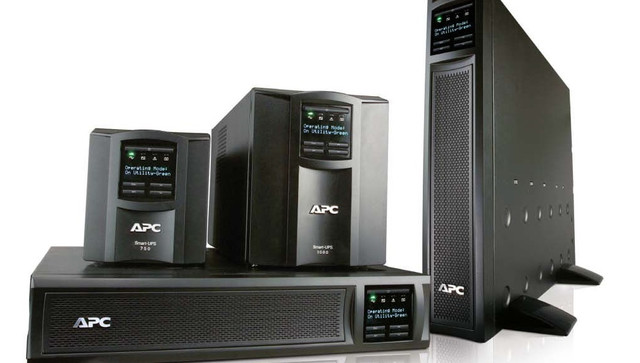

Бесперебойники невеликої потужності можуть мати настільний або на підлогу вигляд, або монтуватися в серверна шафа. Такі джерела беруть харчування прямо з розетки і передають напругу до підключених пристроїв, потужністю від 250 ВА до 3кВА.

Середня потужність припускає наявність вбудованого блоку розеток, від яких живляться підключені пристрої. Дані джерела підключаються до мережі через кабель, підключений до розподільного щитка, і з-за сових габаритів розміщуються або на підлозі, або в спеціальній стійці. Як правило, таке обладнання встановлюється у спеціальних серверних приміщеннях і служить для захисту устаткування середньої потужності, в діапазоні від 3-х до 40 кВА.

Джерела великої потужності підключаються до мережі за допомогою кабелю і розміщуються виключно в спеціалізованих приміщеннях, через свою габаритність. Потужність таких пристроїв коливається від 10 до 1000кВА.



Класифікація за типом будови

1. Джерела безперебійного живлення резервного типу.

Бесперебойники, що працюють від мережі лише при стабільній напрузі, у разі перепадів напруги або відключення електрики пристрою переходять повністю на автономне забезпечення роботи підключеного обладнання, час перемикання на власні резерви займає від 3 до 12 мс. У більшості випадків, таких показових характеристик достатньо для стабільної роботи системи, проте, лише при невеликих навантаженнях. ДБЖ резервного типу мають такі недоліки:

  • Відсутність стабілізуючого пристрою.
  • В процессе переключения на резервные источники питания происходит задержка в подаче электроэнергии.
  • Имеются высокочастотные помехи.
  • Большой износ аккумуляторных батарей, из-за частого переключения на резервные источники.

Данные источники являются бюджетным вариантом и предназначены для использования в домашних условиях. При выборе источника, следует обратить внимание на такие характеристики, как мощность, диапазон входного напряжения, не приводящего к переключению на резервное питание.



2. Источники линейно – интерактивного типа.

На відміну від вищерозглянутого типу, мають стабілізуючий пристрій, а при перепадах напруги вище встановленого діапазону переходять в режим резервного живлення набагато швидше, за 2-4 мс. До переваг такого виду пристроїв відносять:

  • Здатність до згладжування стрибків напруги.
  • Мережевий фільтр, що має додаткові функції.
  • Швидке і безперебійне перемикання на живлення з резервних джерел.
  • На відміну від лінійних, даний вид набагато рідше переключається на резервне живлення, що значно збільшує ресурс акумулятора.

До недоліків таких пристроїв відносять:

  • Наявність високочастотних перешкод.
  • ДБЖ лінійно – інтерактивного типу відносяться до пристроїв середньої цінової категорії.



3. Джерела подвійного перетворення.

Час перемикання на резервне живлення у даних пристроїв нульове, завдяки включенню акумулятора в ланцюг напруги. ІБТ такого типу здатні підвищувати якість подаваної напруги шляхом його перетворення і передачі на вихід якісного напруги синусоїдальної форми.

До недоліків таких пристроїв можна віднести високу вартість устаткування і низький коефіцієнт корисної дії. Застосування джерел подвійного перетворення передбачає захист дорогого обладнання, виконує важливу задачу або зберігає унікальну інформацію.
